일본 전기자재 카탈로그를 보면 한국 현장에서도 익숙한 PF관과 CD관이라는 이름이 나옵니다. 이름이 같고 모두 굽힐 수 있는 합성수지 전선관이라서 해외 제품을 국내 부속과 바로 연결해도 된다고 생각하기 쉽습니다.
결론부터 말하면 명칭이 같다는 이유만으로 같은 규격이나 호환 제품이라고 판단하면 안 됩니다. 일본은 JIS C 8411과 자국 전기설비 규정, 한국은 KS C 8454와 KEC를 기준으로 제품 성능과 시설 조건을 확인합니다. 규격 번호, 치수, 난연 성능, 부속 체결 구조와 현장 허용 범위를 따로 대조해야 합니다.
먼저 결론: 일본과 한국 모두 PF관·CD관이라는 이름을 쓰지만, JIS와 KS는 별도의 국가표준입니다. 제품 표시, 실제 치수, 시험 성능, 전용 부속과 시공 규정을 각각 확인하기 전에는 서로 대체하거나 호환된다고 보면 안 됩니다.
일본에서 PF관과 CD관은 어떻게 구분할까?
일본규격협회가 안내하는 JIS C 8411:2019는 전기 배선에서 전선을 보호하는 합성수지제 가요전선관의 치수, 구조와 시험 방법을 규정하며 현재 유효한 규격으로 표시돼 있습니다.
Panasonic 기술 FAQ는 일본 전기용품 기술기준과 JIS C 8411에서 PF관은 내연성, 즉 자기소화성 시험을 통과해야 하지만 CD관에는 그 요구가 없다고 설명합니다. 일본 합성수지제 가요전선관 공업회도 PF관은 자기소화성이 있고 CD관에는 없으며, CD관은 주황색으로 식별한다고 안내합니다.
따라서 일본 자료에서 PF와 CD의 핵심 차이를 볼 때는 단순한 색상보다 적용 규격과 자기소화성 요구 여부를 먼저 확인해야 합니다.
일본의 CD관은 어디에 설치할 수 있을까?
일본 업계의 법규·규격 안내는 절연전선을 넣는 합성수지관 공사에서 CD관을 직접 콘크리트에 매입하는 방식으로 사용하는 것을 기본으로 설명합니다. 콘크리트 매입이 아닌 곳에서는 전용의 불연성 또는 자기소화성이 있는 난연성 관·덕트에 넣는 조건 등을 함께 확인하도록 안내합니다.
다만 케이블의 보호관으로 사용하는 경우처럼 배선 방식과 용도가 달라지면 판단 조건도 달라질 수 있습니다. 그러므로 “일본에서는 CD관이 무조건 콘크리트 안에서만 쓰인다”라고 한 문장으로 단정하기보다, 넣는 전선의 종류와 공사 방법, 해당 조항, 제조사 자료를 함께 봐야 합니다.
한국은 KS C 8454와 KEC를 함께 확인합니다
국가기술표준원의 KS C 8454는 전기 배선에서 전선을 보호하는 합성수지제 휨(가요) 전선관인 PF관과 CD관을 규정합니다. 표준 안내에는 PF가 Plastic Flexible, CD가 Combine Duct의 약칭이라고 적혀 있습니다.
제품 규격과 별개로 실제 시설 방법은 KEC 232.11 합성수지관공사를 확인해야 합니다. 대한전기협회 안내에 따르면 합성수지관은 이중천장, 반자 속을 포함한 장소에 시설할 수 없습니다. 콤바인 덕트관을 옥내 전개된 장소 밖에 시설할 때에는 직접 콘크리트에 매입하거나 불연성 마감재 내부, 전용 불연성 관 또는 덕트에 넣는 조건을 확인해야 합니다.
2026년 대한전기협회 답변도 난연성 합성수지관은 콘크리트 매입이 가능할 수 있지만, 난연성 여부와 관계없이 이중천장 안에는 합성수지관을 사용할 수 없다고 안내합니다. 즉 “난연 CD관이면 어디든 가능하다”는 식의 판단은 위험합니다.
일본과 한국, 무엇이 같고 무엇이 다를까?
| 비교 항목 | 일본 | 한국 | 발주·시공 시 확인할 점 |
|---|---|---|---|
| 제품 표준 | JIS C 8411 | KS C 8454 | 같은 PF·CD 명칭만으로 동일 규격이라고 보지 않기 |
| PF·CD 구분 | 제조사·업계 자료는 PF의 자기소화성과 CD의 비자기소화성을 핵심 차이로 설명 | KS 제품 요구사항과 실제 인증 표시를 확인 | 제품 각인, 시험·인증 범위, 제조사 성적서 확인 |
| CD관 식별 | 일본 자료는 CD관을 주황색으로 식별 | 국내 제품은 실제 KS 표시와 제조사 사양을 확인 | 색상만으로 규격·난연성 판정 금지 |
| 시설 조건 | 전선 종류와 공사 방식에 따라 콘크리트 매입 및 보호 조건 확인 | KEC 232.11, 특히 이중천장 제한과 콤바인 덕트관 조건 확인 | 국가별 규정을 서로 대신 적용하지 않기 |
| 부속 | JIS 적용 관과 전용 부속 조합 확인 | KS 적용 관·커넥터·커플링 조합 확인 | 호칭 숫자가 같아도 실제 외경과 잠금 구조 대조 |
두 나라 모두 PF관과 CD관이라는 명칭을 사용하고 합성수지제 가요전선관으로 분류한다는 공통점이 있습니다. 그러나 일본 JIS와 한국 KS는 별도의 국가표준이며, 국가별 전기설비 규정도 다릅니다. 공통 명칭은 비교의 출발점일 뿐 호환성의 증거가 아닙니다.
같은 호칭의 해외 부속을 바로 쓰면 안 되는 이유
전선관 본체와 커넥터·커플링의 결합은 실제 치수와 체결 구조가 맞아야 합니다. 같은 “16” 또는 “22” 표기가 보여도 다음 항목이 다르면 정상 체결이나 필요한 보호 성능을 확보하지 못할 수 있습니다.
- 관의 실제 바깥지름과 안지름
- 골의 간격과 형상
- 커넥터의 잠금 구조와 삽입 깊이
- 방수·방진 또는 인장 유지 성능
- 제품과 부속의 인증 조합
- 사용 장소와 온도·충격 조건
해외 제품을 국내 공사에 검토할 때에는 번역된 상품명보다 제품 각인, 적용 표준 번호, 제조사 치수표, 부속 조합표와 국내 설계도서를 먼저 확인해야 합니다.
국내 현장에서는 이렇게 확인하세요
- 발주서에 PF관 또는 CD관만 쓰지 말고 제조사·KS 표시·호칭·롤 길이를 함께 적습니다.
- 일반 CD관과 난연 CD관은 실제 제품 표시와 시험·인증 범위를 대조합니다.
- 관과 커넥터·커플링을 같은 제조사 조합으로 써야 하는지 확인합니다.
- 콘크리트 매입, 노출, 은폐, 이중천장 등 설치 위치를 먼저 구분합니다.
- 이중천장에서는 난연 표시만 보고 합성수지관을 선택하지 말고 KEC 232.11을 확인합니다.
- 해외 자재는 국내 검사와 설계 요구사항을 충족하는지 전기 분야 전문가와 확인합니다.
제이원에서 PF관·CD관과 부속을 함께 확인하세요

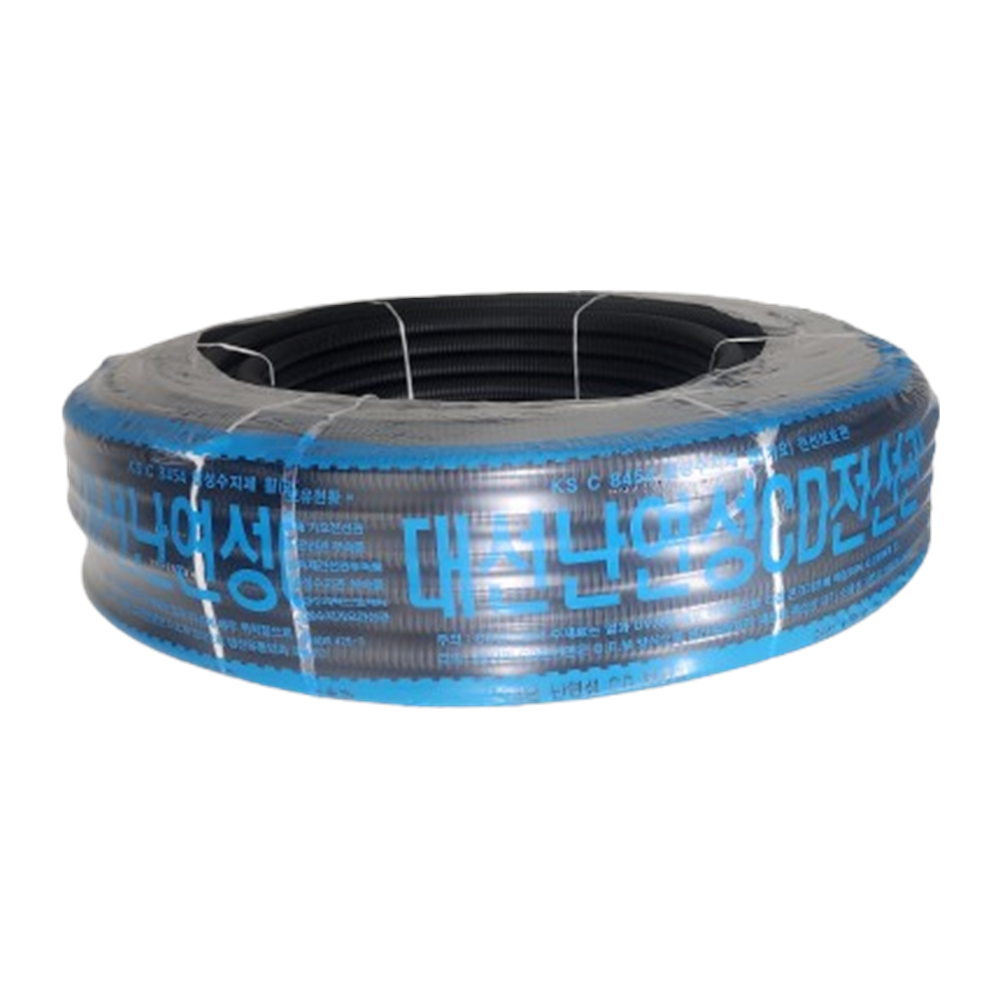

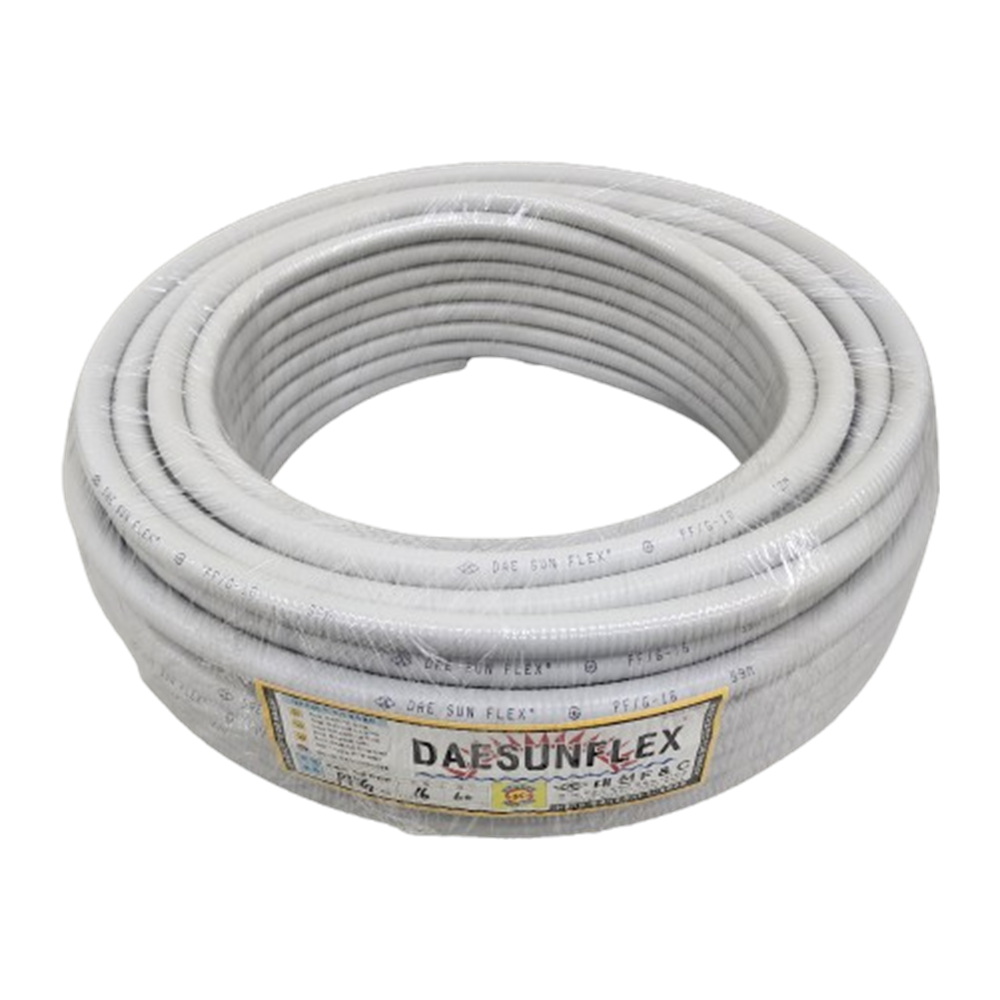

제이원몰에서는 PF 계열 전선관과 일반·난연 CD관, 커넥터·커플링을 제품군별로 확인할 수 있습니다. 품명·규격·롤 길이·수량과 설치 위치를 알려주시면 확인 가능한 범위에서 안내합니다.
자주 묻는 질문
일본 PF관은 한국 PF관과 같은 제품인가요?
명칭과 용도에 공통점은 있지만 같은 제품이라고 단정할 수 없습니다. 일본은 JIS C 8411, 한국은 KS C 8454를 기준으로 하므로 실제 치수, 성능, 표시와 부속 호환성을 각각 확인해야 합니다.
일본 CD관이 주황색이면 한국 주황색 관도 같은 규격인가요?
색상만으로 동일 규격을 판단할 수 없습니다. 일본 자료에서는 CD관을 주황색으로 식별하지만, 국내 적용 여부는 KS 표시와 제조사 사양, KEC 시설 조건을 기준으로 확인해야 합니다.
난연 CD관은 한국의 이중천장에 사용할 수 있나요?
대한전기협회는 KEC 232.11.1 제5항에 따라 난연성 여부와 관계없이 이중천장, 반자 속을 포함해 합성수지관을 시설할 수 없다고 안내합니다. 구체적인 현장은 최신 KEC, 설계도서와 검사기관 요구사항을 확인하세요.
참고 자료
- 일본규격협회 — JIS C 8411:2019 합성수지제 가요전선관
- Panasonic — PF관과 CD관의 차이
- 일본 합성수지제 가요전선관 공업회 — 법규·규격 및 시설 장소 Q&A
- 국가기술표준원 e나라 표준인증 — KS C 8454 합성수지제 휨(가요) 전선관
- 대한전기협회 — 한국전기설비규정(KEC) 핸드북 232.11 합성수지관공사
- 대한전기협회 전기상담실 — 이중천장과 난연성 합성수지관 관련 답변(2026-01-20)
※ 이 글은 일본과 한국의 전기자재 분류를 이해하기 위한 일반 정보입니다. 실제 제품 선정과 시공은 최신 법령·표준·설계도서, 제품 인증 범위와 현장 조건을 기준으로 자격을 갖춘 전기 분야 전문가가 판단해야 합니다.
