해외 제어반이나 방수함을 찾다 보면 NEMA 4X와 IP66이 나란히 적힌 표를 쉽게 봅니다. 두 등급 모두 물과 먼지에 대한 보호를 다루기 때문에 같은 등급의 다른 표기처럼 보이지만, 그대로 등호를 붙이면 안 됩니다.
결론부터 말하면 NEMA 4X는 IP66과 완전히 같은 등급이 아닙니다. NEMA의 공식 비교 자료는 NEMA Type 4·4X가 IP65·IP66 요구를 충족하거나 상회한다고 안내하지만, 그 표를 반대로 읽어 IP66 제품이 곧 NEMA 4X라고 판단할 수는 없다고 명시합니다.
먼저 결론: NEMA Type에서 IP 등급으로 보는 비교는 가능하지만 반대 방향의 등급 변환은 허용되지 않습니다. 미국 현장에서는 IP66만으로 NEMA 4X를 대신할 수 없고, 한국 현장에서는 해외 NEMA 표시만으로 KS·KEC 적합성을 대신할 수 없습니다.
IP66은 무엇을 표시할까?
IEC 60529는 정격전압 72.5 kV 이하 전기기기 외함의 보호등급을 IP 코드로 분류합니다. 한국의 KS C IEC 60529도 이 국제표준과 일치(IDT)하며, 국가기술표준원은 2025년 4월 3일 최종 개정 확인된 표준으로 안내합니다.
IP 코드의 첫 번째 숫자는 위험 부분 접근과 고체 이물·분진 침입에 대한 보호, 두 번째 숫자는 물 침입에 대한 보호를 나타냅니다. 따라서 IP66은 두 숫자 모두 높은 단계의 분진·물 침입 보호를 표시하지만, 부식·결빙·오일·냉각수 등 모든 환경 성능을 한 번에 뜻하는 표시는 아닙니다.
미국의 NEMA 4X는 무엇이 더 다를까?
미국의 외함 Type 체계는 현재 ANSI/NEMA EN 10250-2024에서 다룹니다. NEMA가 공개한 비교 안내에 따르면 NEMA Type은 고체와 물의 침입 외에도 결빙, 녹, 부식, 오일·냉각수 등 추가 환경 요소를 다룹니다. 그중 Type 4X는 Type 4의 보호 범위에 부식 관련 요구를 더한 등급으로 설명됩니다.
NEMA의 비교 안내와 Schneider Electric ASCO의 2025년 외함 등급 비교 자료는 핵심 방향을 다음과 같이 정리합니다.
- NEMA Type 4와 4X는 비교표에서 IP65·IP66을 충족하거나 상회합니다.
- Type 4X에는 부식 관련 요구가 포함됩니다.
- NEMA Type에서 IP로 보는 참고는 가능하지만, IP 등급을 NEMA Type으로 역변환할 수는 없습니다.
- 미국 NEC에서는 IP 등급을 Enclosure Type 등급의 대체 표시로 사용하지 않습니다.
즉 IP66 = NEMA 4X가 아니라, NEMA 4X가 다루는 시험·환경 범위 안에 IP66의 고체·물 침입 보호 요구가 포함될 수 있다고 이해해야 정확합니다.
한국에서는 KS와 KEC를 어떻게 함께 볼까?
한국에서 IP 표시는 KS C IEC 60529의 외함 보호등급 분류로 확인합니다. 그러나 현장 적용은 IP 숫자 하나만으로 결정하지 않습니다.
대한전기협회 전기상담실은 옥외 배·분전반에 대해 KEC 235.1과 KS C 8324를 함께 확인해야 하며, 외부분진과 방수 보호뿐 아니라 방청 처리 시험도 충족해야 한다고 안내합니다. 이는 국내에서도 “높은 IP 숫자 하나면 옥외 조건이 모두 해결된다”고 보면 안 된다는 뜻입니다.
또한 IP 등급은 방폭 등급과도 다른 기준입니다. 가연성 가스·분진 위험 장소에서는 IP 숫자만 보고 방폭 적합성을 판단하면 안 됩니다.
NEMA 4X와 IP66의 차이를 한눈에 보면
| 비교 항목 | 미국 NEMA 4X | IEC·한국 KS의 IP66 | 발주 전 확인 |
|---|---|---|---|
| 기준 체계 | ANSI/NEMA 외함 Type | IEC 60529, KS C IEC 60529 | 적용 국가와 설계서가 요구하는 표준 번호 |
| 핵심 범위 | 고체·물 침입과 함께 부식 등 추가 환경 요소 포함 | 고체 이물·분진과 물 침입 보호 분류 | 설치 장소의 부식·결빙·오일·세척 조건 |
| 대응 방향 | 공식 비교표에서 Type 4X가 IP65·IP66을 충족·상회하는 방향 | IP66에서 NEMA 4X로 역변환 불가 | “동등” 대신 시험·인증 범위를 각각 확인 |
| 미국 현장 | NEC가 요구하는 Enclosure Type 확인 | IP만으로 Type 등급 대체 불가 | 현지 AHJ·설계 요구사항 확인 |
| 한국 현장 | 해외 NEMA 표시는 참고 정보 | KS·KEC·제품표준·설계도서 기준 적용 | 국내 인증·방청·접지·시공 조건 별도 확인 |
두 체계가 겹치는 부분은 있지만 목적과 시험 범위가 다릅니다. 해외 카탈로그의 변환표는 후보를 좁히는 참고표이지, 법적 동등성이나 국내 사용 승인을 자동으로 만들어 주는 표가 아닙니다.
외함만 IP66이면 전체 설비도 IP66일까?
아닙니다. 전선관·피팅·외함·기기가 연결된 완성 시스템은 어느 한 구성품이나 접속부가 요구 보호등급을 충족하지 못하면 외함 단품과 같은 성능으로 볼 수 없습니다.
예를 들어 외함이 IP66이어도 다음 항목을 확인하지 않으면 완성된 설비의 보호 성능을 같은 수준으로 볼 수 없습니다.
- 전선관과 커넥터의 표시·시험 범위
- 외함 인입구의 나사산과 구멍 치수
- 패킹·실링와셔·록너트의 조합
- 사용하지 않는 구멍의 마개와 인증 범위
- 문·커버의 가스켓과 체결 토크
- 현장 타공·절단 후 제조사 지침 준수 여부
UL Solutions도 Type·IP 등급 외함뿐 아니라 케이블·배관 밀봉 장치, 피팅, 홀 플러그 같은 부속을 별도의 외함 구성품으로 시험·인증한다고 안내합니다. 따라서 외함 본체의 스티커만 보고 전체 조립체의 성능을 판단하면 안 됩니다.
국내 발주서에는 이렇게 적으세요
- “방수함”이라고만 쓰지 말고 필요한 IP 등급과 적용 표준을 적습니다.
- 해외 사양이면 NEMA Type과 IP를 서로 다른 항목으로 적습니다.
- 외함 재질, 부식 환경, 옥내·옥외, 직사우·세척수, 결로 가능성을 구분합니다.
- 전선관·커넥터·케이블글랜드·마개까지 같은 목표 보호등급을 만족하는지 확인합니다.
- 현장 타공이 필요하면 제조사 허용 방법과 등급 유지 조건을 먼저 확인합니다.
- 국내 설치는 KS·KEC·설계도서와 검사기관 요구사항을 우선합니다.

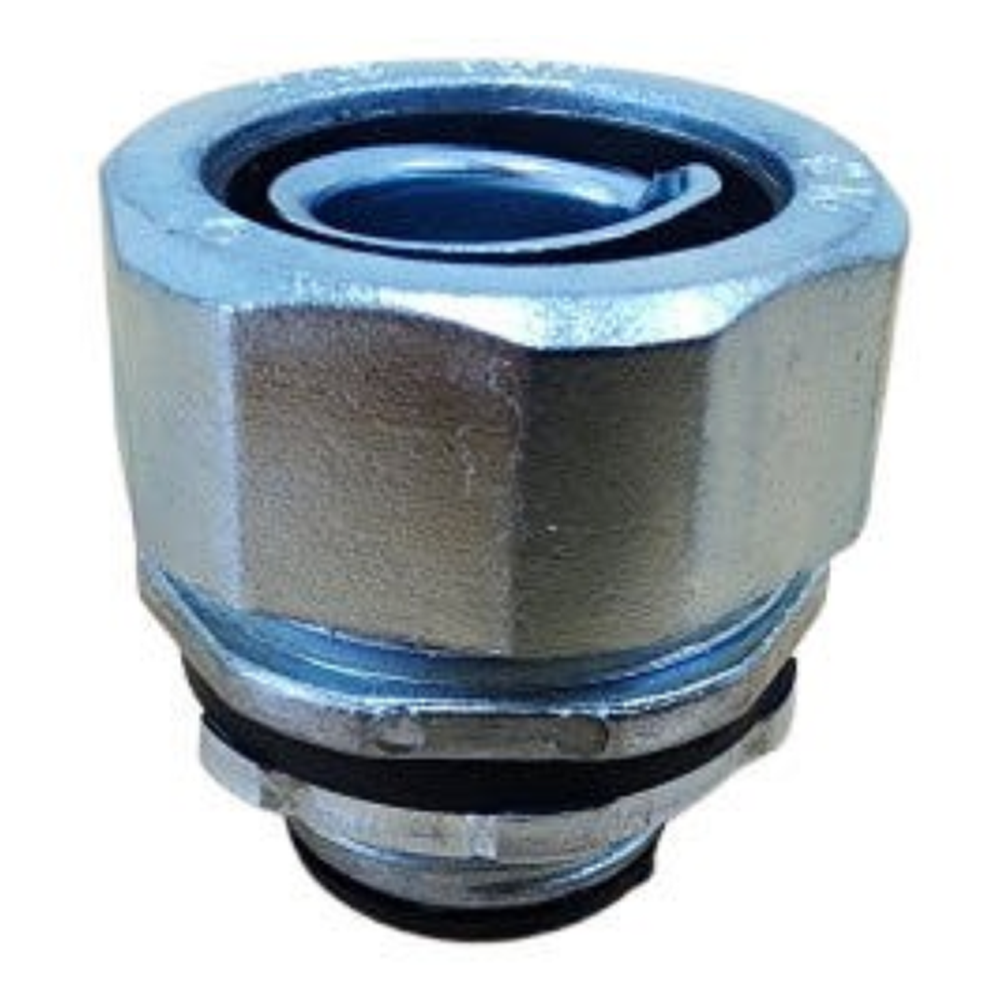

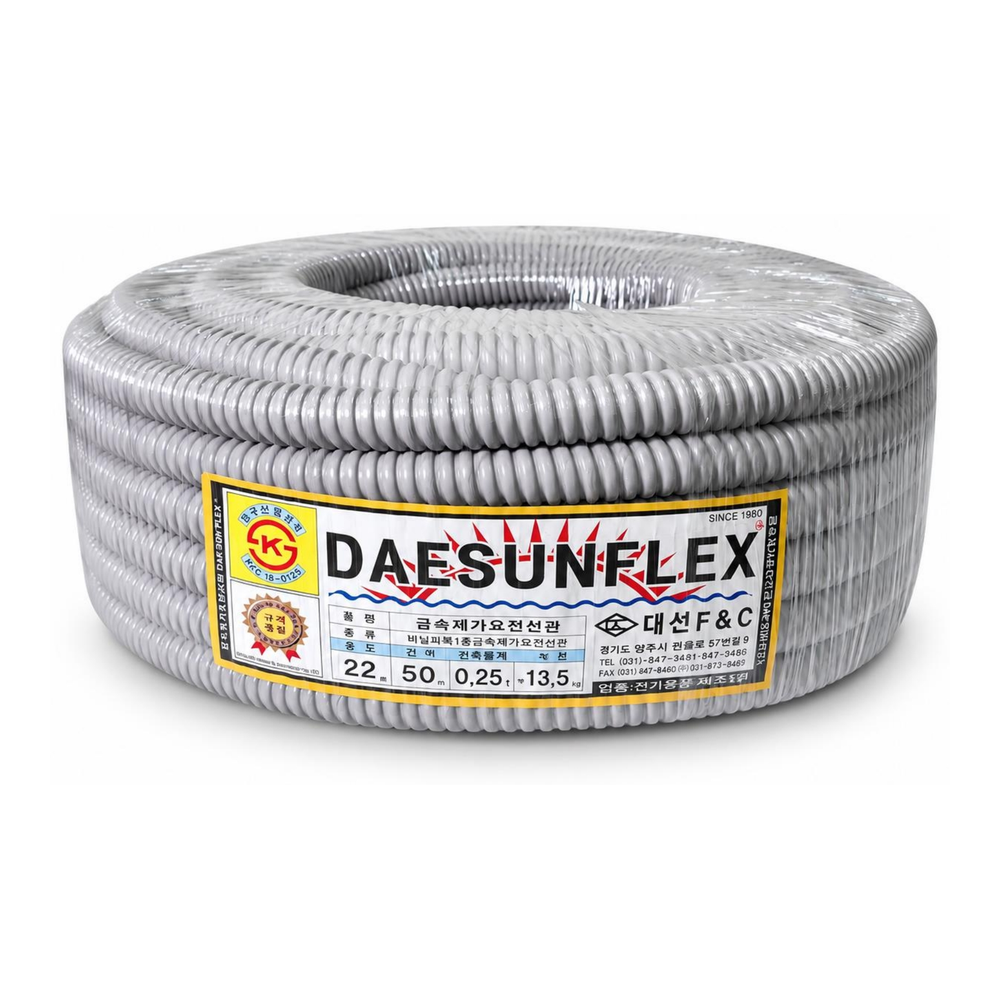

제이원의 일반 매입 철제박스, GW 커넥터, GW 금속제 가요전선관 사진은 연결 부위를 이해하기 위한 실물 예시입니다. 사진 속 외형이나 “방수”라는 상품명만으로 특정 IP 또는 NEMA 등급을 보증하는 것은 아닙니다. 실제 제품 표시와 제조사 시험·인증 자료를 확인해야 합니다.
제이원에서 전선관·커넥터·박스를 함께 확인하세요
제이원몰에서는 금속제 가요전선관과 커넥터, 배선함·박스류를 제품군별로 확인할 수 있습니다. 품명·규격·수량과 설치 장소를 알려주시면 확인 가능한 범위에서 안내합니다.
제이원몰 제품구매 화면 → 가요전선관 제품군 → 기타자재 제품군 → 비회원 견적 요청 →
이전 비교 글: 일본 PF관·CD관과 한국 합성수지 가요전선관 →
이전 비교 글: 미국 EMT·IMC·RMC와 한국 강제전선관 →
자주 묻는 질문
IP66 제품이면 미국에서 NEMA 4X 대신 쓸 수 있나요?
그렇게 단정할 수 없습니다. NEMA는 IP 등급을 Enclosure Type 등급의 대체 표시로 사용할 수 없다고 안내합니다. 미국 프로젝트의 설계서, NEC 요구사항, 제품 인증과 관할 검사기관 요구를 확인해야 합니다.
NEMA 4와 NEMA 4X의 차이는 무엇인가요?
NEMA의 비교 안내에서는 Type 4X에 부식 관련 요구가 추가됩니다. 따라서 물과 먼지 조건뿐 아니라 염분·화학물질 등 부식 환경과 제품 재질·시험 범위를 확인해야 합니다.
외함이 IP66이면 아무 커넥터나 연결해도 되나요?
아닙니다. 완성된 시스템의 보호 성능은 외함, 전선관, 커넥터, 글랜드, 마개와 시공 상태를 함께 봐야 합니다. 가장 낮은 성능의 구성품이나 부적절한 타공·실링이 전체 성능을 제한할 수 있습니다.
참고 자료
- ANSI Webstore / NEMA — ANSI/NEMA EN 10250-2024, Enclosures for Electrical Equipment
- Schneider Electric ASCO — Equipment Enclosure Rating Standards: IEC 60529, NEMA 250 and UL 50 Compared
- IEC — IEC 60529, Degrees of protection provided by enclosures (IP Code)
- 국가기술표준원 e나라 표준인증 — KS C IEC 60529 외함의 밀폐 보호등급 구분
- 대한전기협회 전기상담실 — 옥외용 분전반 IP등급 관련 KEC 235.1 안내
- UL Solutions — Electrical Enclosure and Related Component Certification
※ 이 글은 미국 NEMA Type과 한국·IEC IP 코드를 이해하기 위한 일반 정보입니다. 실제 제품 선정과 시공은 최신 법령·표준·설계도서, 제품 인증 범위와 현장 조건을 기준으로 자격을 갖춘 전기 분야 전문가가 판단해야 합니다.
